暖通空调设计中BIM技术的应用

发布时间:2018-07-25 11:52:04 阅读次数:

摘要:随着我国全面进入信息时代,随着科技实力的不断提升,BIM技术的应用也逐渐普遍起来,特别是对于暖通空调施工来说。工作人员通过对BIM技术的合理应用,不仅能够优化冷源设计,同时还能够保证空调负荷的精确度,确保暖通空调能够发挥出应有的作用。因此,施工单位及其相关工作人员应加强对BIM技术的了解与认识,并将其科学的应用于暖通空调施工中。

        1 BIM概述
        BIM技术实际上是通过对各种施工项目信息进行收集,并以其为依据进行三维模型的创建。BIM技术能够被应用在暖通空调施工的整个过程中,以实现对数据信息的全面收集,进而帮助施工单位内实现对暖通空调施工全过程的有效管理。BIM技术来源于国外,在一些西方国家中的应用已经较为普遍。但是,BIM技术在我国暖通空调施工中的应用还存在着不足,不能让BIM技术在暖通空调施工中发挥应有的作用,使得暖通空调施工效果不能达到相关要求。在这种情况下,就需要施工单位应重视对BIM技术的应用,不断学习先进的技术应用经验,并结合企业自身的实际情况,将BIM技术更好的应用于暖通空调施工中,以实现对暖通空调设计的完善。
        2暖通空调的基本特性
        2.1数据集成
        数据集成的目的在于将不可控的设计周期变得可控,并且随着决策周期的缩短,设计变更对整个项目的影响越来越大。为了响应国家号召,实现节约型社会和可持续发展战略,在暖通空调的设计上普遍追求低污染、低能耗,而为了满足相关需求,软件公司就大力开发了许多用于暖通空调设计的建筑模拟功能软件,这些软件为了实现当前暖通空调的设计目的,大量地使用了数据集成。其实现方法是通过在程序内嵌入计算机内核,并写入相关代码,来快速的算出其能耗数据,并通过数据整合与监控数据进行结合实现数据集成,之后对集成数据进行集中分析,得出相应的结论。
        2.2数据及信息共享
        由于暖通空调设计和施工通常都是大型工程,所以在设计中,需要对建筑信息比如水、电等方面进行数据共享。而为了实现数据共享,就势必要统一标准,这样可以避免因标准不同导致信息无法共享,另外还需要统一设计软件,这样可以避免不同软件内在逻辑的不同,导致显示结果的差异,从而影响设计。
        3 BIM技术在暖通空调系统设计中的应用
        3.1 BIM技术与二维设计的比较
        目前,在设计暖通空调系统设计的过程之中,一般都是运用二维设计的方法,该方法和BIM之前存在着很大的区别,那么从运作方式的层面来进行分析,BIM技术利用点和面之间衔接的方式,规划体系也更加的完备;但是二维规划线组合的方式,虽然在设施和管线投影联系之上的表现手法多样化,但是在规划体系之中不完善,进而直接性的影响到暖通空调最终的运行成效。

另外,从表达方式的层面上来进行分析,BIM技术在构建模型之上的优势显著,其可以直接性的构建三维数据信息模型,该模型所具备的精度更高,这对于将数据的具体高度和尺寸展现出来十分的有利。
        3.2设备保养与运营管理

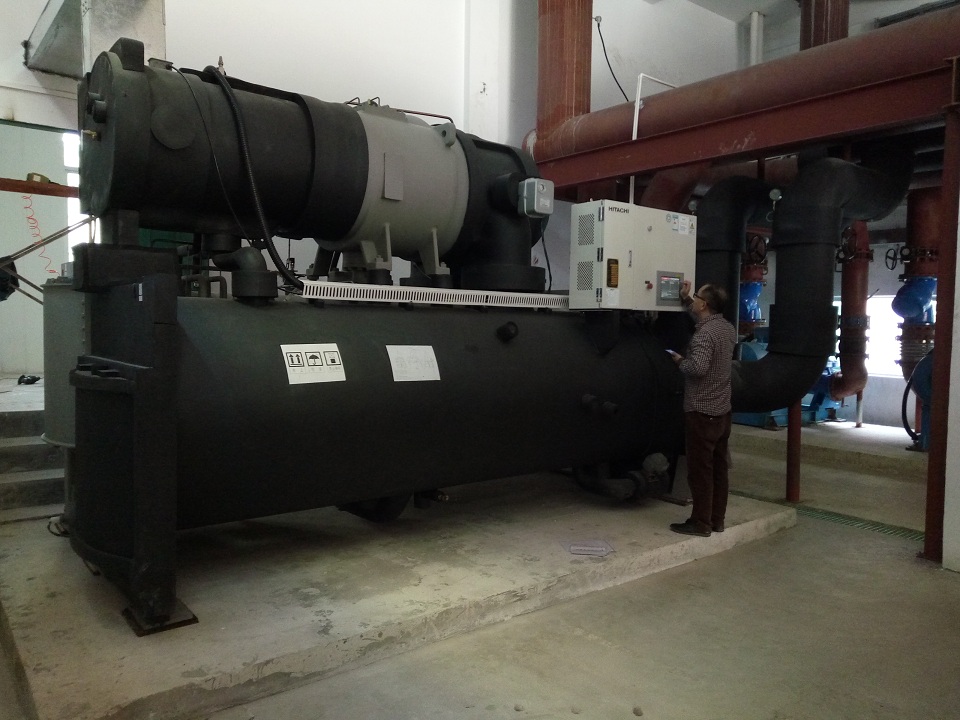

        保养问题历来都是工程建设人员容易忽视的问题,随着目前社会的发展,建筑管线数量与种类变得越来越多,其设备检修保养的难度也随之变得越来越大,成本也变得越来越昂贵。建设好的项目不重视保养后期修复,造成项目的寿命减小,使用功能随着时间的增长逐渐丧失,同时设备在转运过程中容易因时间信息差异造成设备的不准确性,造成不必要的损失。在设备安装过程中,众多管线的干扰同时也会影响施工人员的安装进程与效率,严重的可能造成管线安装的错误,使工程返工几率大大增加。
        3.3加强对应用流程的控制
        3.3.1做好建模分析
        工作人员应基于3D工程模型来对建筑性能等进行深刻分析,以便对暖通空调设计进行不断的优化。这就要求工作人员能够通过对其内部的集成分析工具来实现对能耗的有效分析,以便对暖通空调系统的整体负载值进行准确评估,同时还能帮助工作人员做好冷负荷报告与热负荷报告。
        3.3.2风管系统的建模
        工作人员还应针对风管系统进行建模。这就要求工作人员应先建立一个HAVC系统库,确保其具有一定的机械功能,并通过对通风管网与管道等的布置来完成三维建模。工作人员通过对BIM技术的合理应用,能够更方便的修改位置,也就是说系统库里的模型视图等都能自动进行协调变更等。需要工作人员注意的是,在对尺寸的标注与管道压损进行计算时,应严格遵照相关工业标准与规范,由于我国目前工业规范与标准尚未制定完成,因此仍旧沿用外国的工业标准等。此外,风管往往拥有较大的尺寸,需要占据较多的立体空间,而新的风管道大多会延伸到建筑外部,进而和建筑内部的墙体发生碰撞。而通过使用BIM技术就能够有效解决这一问题。
        3.3.3水系统与管道的建模

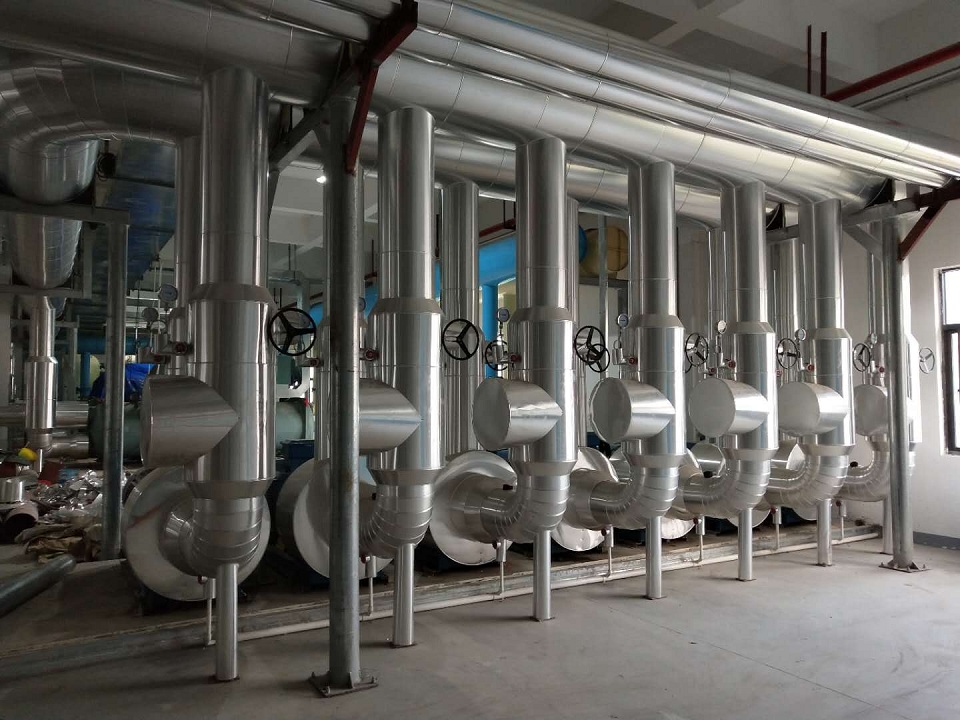

        工作人员还需针对水系统与管道进行建模。这就要求工作人员能够基于冷负荷报告与热负荷报告来完成供暖系统库的建立,进而通过对热水管网与管道的布置来进行三维建模。城市建筑工程中的水系统管道往往较长而又数量繁多,且普遍是从市政网入,由地下室出口处,因此,水系统的管道极易出现交叉与碰撞的问题。所以,工作人员可以通过RevitMEP软件的应用,利用其自身具有的定尺装置与定位装置等,能够在发生交叉时,对管道的高度与长度进行修改。
        3.3.4复核、检查与校核等
        工作人员还应重视对各管道设备的参数进行复核,并做好管道碰撞检查与设备管道净高检查等,同时还应加强对设备通道的校核、对检修空间的检核等,以便通过对检核检验得到准确的信息数据,以便工作人员对碰撞点进行优化调整,并完成BIM综合图的绘制。
        3.4运营管理
        设备信息系统,BIM模型中的设备信息随着工程的进度可以进行实施的更新,在运营阶段,可以建立设备运行维护信息库,对设备的维护保养进行自动控制,管理人员也可以通过模型建立的信息建立在二维码上,每台设备都会贴上相应的二维码信息,上面需要记载设备的生产厂家、生产日期、设备型号、内部构造等基本信息,便于管理人员在数量与种类众多的设备中及时查找设备维修保养信息。远程质量验收,通过利用该技术建立的项目模型和实际项目之间的结合,可以实现项目与科研设计院所的远程质量验收系统,通过该系统,专家在会议室就能对项目进行验收工作,这极大地提高了工作效率。目前,全国正在由110多件项目进行远程质量验收系统的研究,相信在不远的未来,该技术必将为工程项目的效率做出更大的贡献。
        结论
        总之,目前,要想实现暖通空调的正常运行,那么就得需要优良的设计工作来作为基本保障,相应的设计人员要注重采暖、通风、空气调节等等诸多方面来进行处理。依据相应的统计数据充分的表明,在我们国家总能耗之中,暖通空调所消耗的能源占到了15%,因此,相应的设计人员要运行实际可行的措施来进一步的加大暖通空调的环保节能性,进而从根本之上来有效的改善人们的生活质量。
